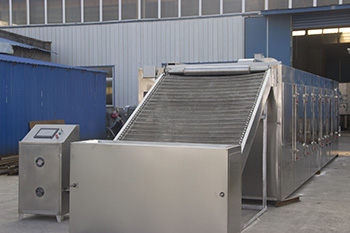

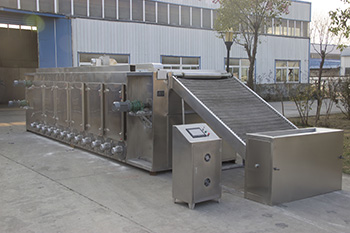

网带式干燥机

   网带烘干机是一种由电加热、蒸汽加热、热风加热进行加热的批量、连续式生产利用钢网作为传输带运载物料进行连续烘干的干燥设备。

简介

   网带烘干机主要将压制的成品球通过输送机直接输送到平板输机上,通过平板输送机上端的刮板将成品球匀布在烘干机上,提高球的透气性,达到烘干效果。

   烘干时间一般为20-30分钟,高温烘干炉是由耐热钢制造的链式输送机和耐高温隧道窑组成。输送带采用耐高温的金属网带,成球在网带上经25-30分钟的烘干后由冷却网带输出。

用途

   网带式干机是常用的连续式干燥设备,可广泛应用在化工、食品、医药、建材、电子等行业,特别适用于透气较好的片状、条状、颗粒状物料的干燥,对滤饼类的膏状物料,也可通过造粒机或挤条机制成型后进行干燥。该设备具有干燥速度快、蒸发强度高、产品质量好的优点。

优点
  1.网带烘干机可以调节空气量、加热温度、物料停留时间及加料速度以取得最佳的干燥效果。
  2.设备配置灵活,网带干机可使用网带冲洗系统及物料冷却系统。
  3.网带干燥机(网带烘干机)大部分空气循环利用,高度节省能源。
  4.烘干机采用独特的鼓风装置,使热风分布更加均匀,确保产品品质的一致性。
  5.
热源可采用蒸气、导热油、或燃气热风炉配套

   6.机内温度可根据温控表控制。

   7.网带干燥机输送带为不锈钢连体式结构。

   8.电气控制系统为独立式控制柜,远近控制均可,PLC控制。

工作原理

   网带式烘干机主要原理是将物料均匀的平铺在网带上,由传动装置拖动在干燥机内往返移动,热风在物料间穿流而过,水蒸气从排湿孔中排出,从而达到干燥的目的。网带采用12-60目的不锈钢钢丝网带,箱体长度由标准段组合而成,为了节约场地,可将烘干机制成多层式,常见的有三层、五层、长度6-40m,有效宽度0.6-3.0m

结构组成

   网带式烘干机有机头、烘干段、机尾、网带、传动装置、进风管、出风管、风机(热风源另置)等组成。

   物料有机头进入徐徐通过烘干进行烘干,网带的线速度视物料的种类和含水量而定。风流向采用负压,多孔进气,保证有效烘干面积,风流风速分布均匀,提高烘干效果。 要想得到最佳的烘干效果和适当的产量,物料的含水量、网带的线速度、配风量和风温必须适当、合理、有机的结合

技术参数

DW-1.2-8

DW-1.2-10

DW-1.6-8

DW-1.6-10

DW-2-8

DW-2-10

单元数

4

5

4

5

4

5

带宽m

1.2

1.6

2

干燥段长m

8

10

8

10

8

10

铺料厚mm

10-80

使用温度oC

50-120

蒸汽压力Mpa

0.2-0.6

蒸汽耗量Kg/h

120-130

150-375

150-375

170-470

180-500

225-600

换热面积m2

272

340

352

440

448

560

干燥时间h

0.2-1.2

0.25-1.5

0.2-1.2

0.25-1.5

0.2-1.2

0.2-1.5

干燥强度Kg/h

60-160

80-220

75-220

95-250

100-260

120-300

风机数量

5

6

5

6

5

6

风机总功率kw

9.9

12.1

9.9

12.1

18.2

22.2

设备总功率kw

11.4

13.6

11.4

13.6

19.7

23.7

外形

尺寸

m

10.05

12.05

10.05

12.05

10.05

12.05

m

1.5

1.5

1.91

1.91

2.33

2.33

m

3.15

3.15

3.15

3.15

3.65

3.65

总重Kg

4800

5780

5400

6550

6350

7800
